위상 정렬을 이용해 그래프 실행 시스템 만들기

실행 시스템

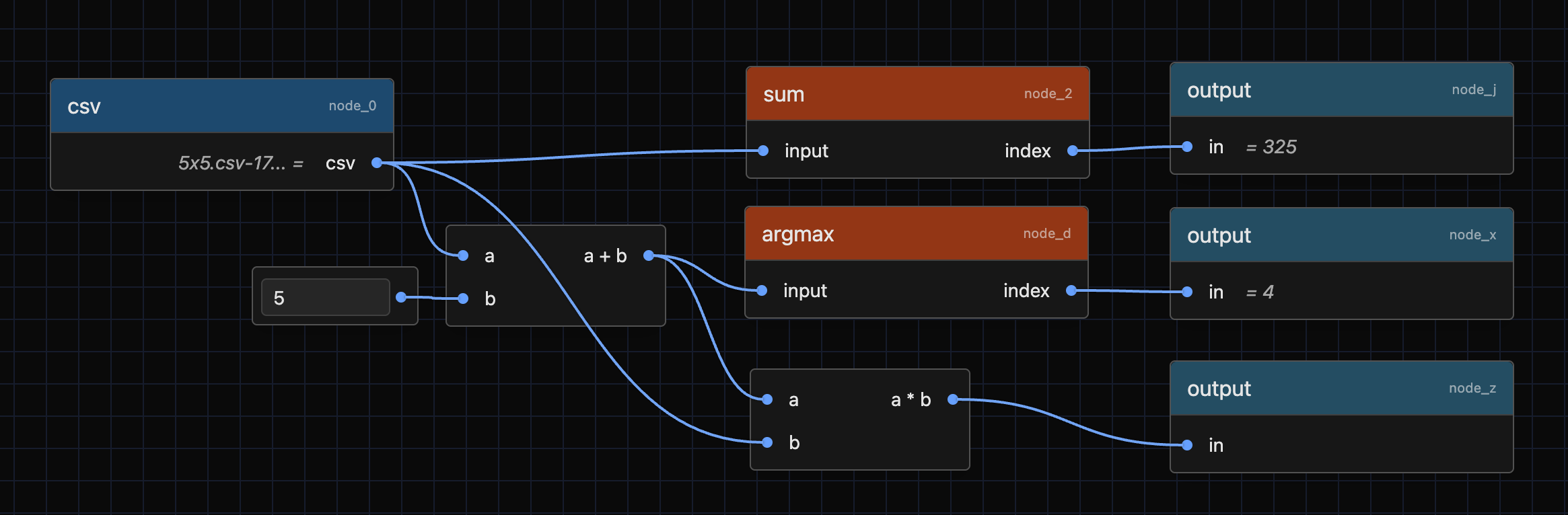

Think Block의 핵심은 노드 그래프입니다. 사용자가 노드를 배치하고 서로 연결하면 그래프가 만들어지고 이 그래프를 실행해서 AI 모델을 만듭니다. 각 노드들은 0개 이상의 입력 포트와 출력 포트를 가지고 각 포트들은 데이터를 주고받습니다. 이전 포스트에서 노드 그래프를 만드는 방법에 대해 다뤘습니다. 이번 포스트에서는 이렇게 만들어진 그래프를 실행하는 시스템에 대해 설명합니다.

각 노드들은 출력 포트에서 데이터를 내보내고, 다른 노드의 입력 포트로 데이터를 받습니다. 각 노드는 다음과 같은 코드로 이루어져 있습니다. CSV나 number 같은 노드들은 입력 포트를 가지지 않지만, 사용자로부터 직접 데이터를 입력받아서 출력해주는 역할을 합니다. 노드들의 상태를 관리하는 store가 있어서, 노드를 실행하면 각 노드가 store에서 필요한 데이터를 가져온 후, 자신의 로직을 수행하고, 결과를 다시 store에 반영합니다. 그러면 다음 노드가 이 데이터를 가지고 다시 실행되는 방식입니다.

export interface NodeDataState {
  data: Record<string, any>;
  setNodeData: (nodeId: string, data: Record<string, any>) => void;
  getNodeData: (nodeId: string) => Record<string, any> | undefined;
}

각 노드들은 크게 두 함수를 가지고 있습니다.

export default abstract class NodeImpl {
  public nodeId: string;
  public nodeType: NodeType;
  public inputs: Port[];
  public outputs: Port[]

  // 생략

  abstract process(inputs: Record<string, any>): Promise<Record<string, any>>;
  abstract render(): ReactNode;
}

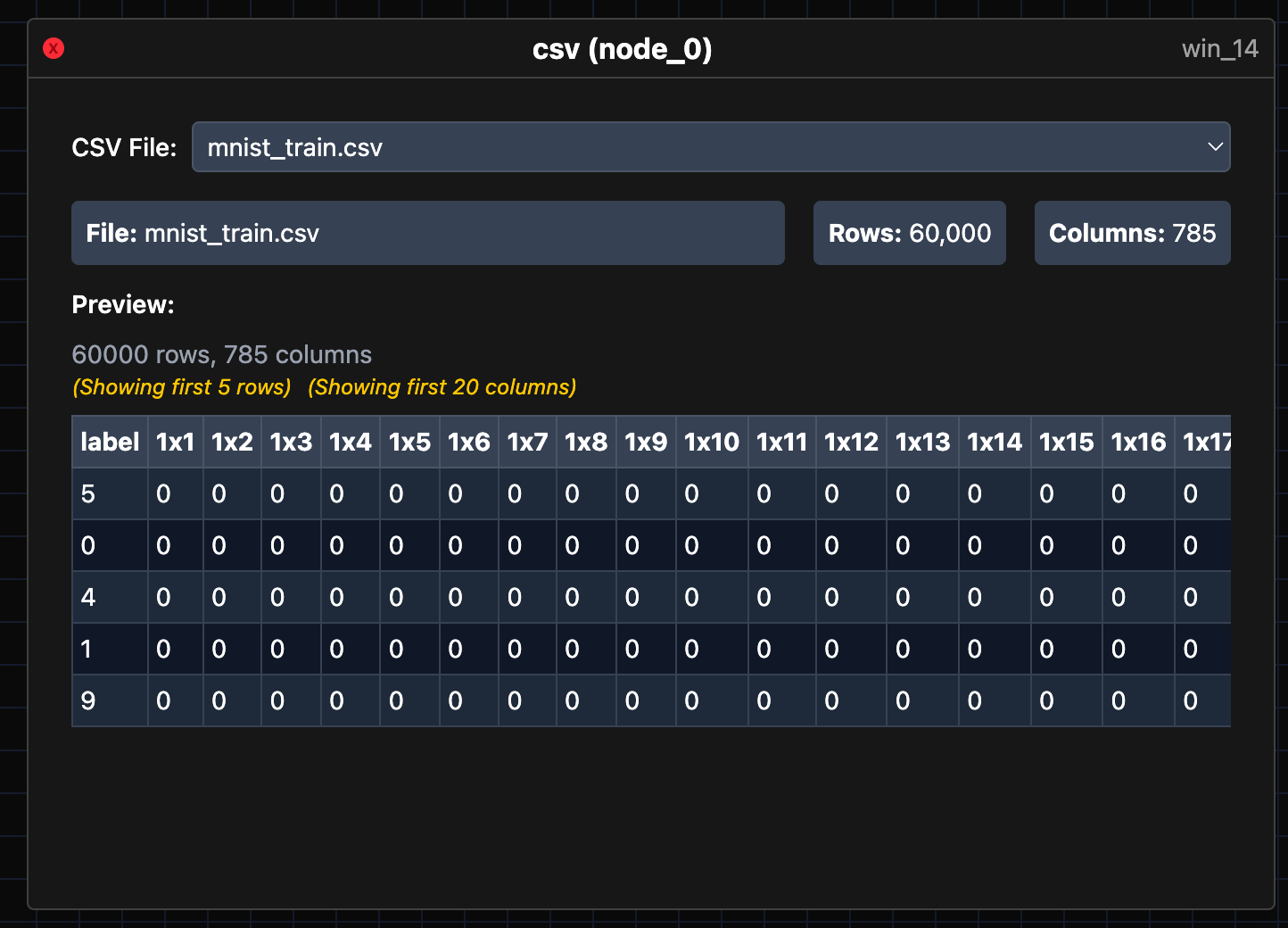

process() 함수는 입력 포트로 들어온 데이터를 처리하는 함수입니다. 입력 포트로 들어온 데이터를 실행 시스템으로부터 inject받아서, 자신의 로직을 수행한 후, 출력 포트로 내보낼 데이터를 반환합니다. render() 함수는 노드를 더블클릭했을 때 나타나는 팝업 창의 컴포넌트를 반환하는 함수입니다. CSV 노드 같은 경우에는 왼쪽의 사이드바를 통해 업로드한 CSV 파일 중 하나를 선택하는 UI가 나타납니다.

여기서 선택한 CSV 파일이 CsvWindow 컴포넌트에 의해 store에 반영되고, 이후 그래프가 실행될 때 이 데이터를 CsvNode의 process() 함수에서 사용하게 됩니다.

import type { ReactNode } from "react";
import NodeImpl from "../NodeImpl";
import CsvWindow from "../../../components/node-window/csv-window";
import { useNodeDataState } from "../../../store/nodeDataStore";

export default class CsvNode extends NodeImpl {
  constructor(nodeId: string) {
    super(nodeId, "csv", [], [{ name: "csv" }]);
    this.winWidth = 700;
    this.winHeight = 500;
  }

  async process(): Promise<Record<string, any>> {
    const { getNodeData } = useNodeDataState.getState();
    return {
      fileKey: getNodeData(this.nodeId)?.fileKey || null,
      csv: getNodeData(this.nodeId)?.csv || null,
    };
  }

  render(): ReactNode {
    return <CsvWindow id={this.nodeId} />;
  }
}

그래프 표현 방법

그래프는 내부적으로 노드와 간선(엣지)의 집합으로 표현됩니다.

export interface NodeState {
  nodes: Node[];
  selectedNodes: string[];
  errorNode: string | null;
  setNodes: (f: (nodes: Node[]) => Node[]) => void;
  setSelectedNodes: (f: (selected: string[]) => string[]) => void;
  addSelectedNodes: (id: string) => void;
  removeSelectedNodes: (id: string) => void;
  clearSelectedNodes: () => void;
  setErrorNode: (id: string | null) => void;
}

export interface EdgeState {
  edges: Edge[];
  setEdges: (f: (edges: Edge[]) => Edge[]) => void;
  removeEdge: (id: string) => void;
  removeEdgesConnectedToNode: (nodeId: string) => void;
}

그래프를 실행하기 위해서는 노드들이 어떤 순서로 실행되어야 할지 알아야 합니다. 이 그래프는 출력 포트에서 입력 포트로 데이터가 흐르는 방향 비순환 그래프(DAG, Directed Acyclic Graph)이기 때문에 위상 정렬(Topological Sort)을 통해 노드들의 실행 순서를 결정할 수 있습니다.

위상 정렬

위상 정렬은 방향 그래프에서 노드들을 선형 순서로 정렬하는 알고리즘입니다. 여기서는 어떤 노드가 실행되기 전에 그 노드의 모든 입력 노드들이 먼저 실행되어야 하기 때문에 위상 정렬이 필요합니다. 위상 정렬을 수행해서 구한 순서대로 노드를 실행하면 각 노드가 필요한 입력 데이터를 모두 받을 수 있습니다.

하지만, 앞서 설명한 대로 위상 정렬은 그래프를 선형 순서로 정렬합니다. 즉, 그래프에 분기가 있을 때 각 분기점에서 노드들이 병렬로 실행될 수 없습니다. Think Block은 수많은 노드들을 병렬로 실행할 수 있기를 원하기 때문에, 위상 정렬을 살짝 변형한 알고리즘을 구현했습니다.

export function buildLayers(nodes: Node[], edges: Edge[]): string[][] {
  const indeg = new Map<string, number>();
  const adj = new Map<string, string[]>();

  for (const n of nodes) {
    indeg.set(n.id, 0);
    adj.set(n.id, []);
  }

  for (const e of edges) {
    adj.get(e.from.node)?.push(e.to.node);
    indeg.set(e.to.node, (indeg.get(e.to.node) ?? 0) + 1);
  }

  const layers: string[][] = [];
  let cur: string[] = nodes
    .filter((n) => (indeg.get(n.id) ?? 0) === 0)
    .map((n) => n.id);

  while (cur.length > 0) {
    layers.push(cur);
    const next: string[] = [];
    for (const u of cur) {
      for (const v of adj.get(u) ?? []) {
        indeg.set(v, (indeg.get(v) ?? 0) - 1);
        if (indeg.get(v) === 0) next.push(v);
      }
    }
    cur = next;
  }

  // Check for cycles
  const allNodes = layers.flat();
  if (allNodes.length < nodes.length) {
    throw new Error("Cycle detected in node graph");
  }

  return layers;
}

이 함수는 그래프의 노드들과 엣지들을 입력으로 받아서 노드 ID들의 2차원 배열을 반환합니다. 예를 들어, 리턴값이 [["A", "B"], ["C"], ["D", "E"]]라면, 첫 번째 레이어에는 노드 A와 B가 있으니 A와 B를 병렬로 실행할 수 있다는 의미입니다.

일반적인 위상정렬과 같이 각 노드들의 진입 차수를 계산하는 것으로 시작합니다. 진입 차수는 각 노드로 들어오는 입력 엣지의 개수입니다. 만약 진입 차수가 0인 노드가 있다면 이 노드는 입력이 없으므로 제일 처음으로 실행될 수 있다는 의미입니다. 이 노드들을 첫 번째 레이어로 추가합니다. 이후에는 첫 번째 레이어에 추가된 노드들의 출력 엣지를 따라가면서 연결된 노드들의 진입 차수를 1씩 감소시킵니다. 만약 여기서 어떤 노드의 진입 차수가 0이 된다면 이 노드는 다음 레이어에 추가됩니다. 이 과정을 더 이상 추가할 노드가 없을 때까지 반복합니다. 마지막으로, 모든 노드가 레이어에 추가되었는지 확인합니다. 만약 사이클이 있었다면 사이클을 이루고 있는 노드들의 진입 차수는 0이 되지 않기 때문에 모든 노드가 레이어에 추가되지 않습니다.

이제 각 레이어에 있는 노드들을 병렬로 실행할 수 있습니다.

for (const layer of layers) {
  await Promise.all(
    layer.map(async (nodeId) => {
      if (hasError) return;
      const node = nodeMap.get(nodeId);
      if (!node?.impl?.process) return;

      const inputs = getInputs(nodeMap, nodeId);
      try {
        const outputs = await node.impl.process(inputs);
        setNodeData(nodeId, outputs);
      } catch (e) {
        hasError = true;
        console.error(`Error processing node ${nodeId}:`, e);
        setIsError(nodeId);
        setErrorNode(nodeId);
        return;
      }

      done += 1;
      setProgress(done / totalNodes);

      await new Promise((r) => setTimeout(r, 0));
    })
  );
}

마지막에 await new Promise((r) => setTimeout(r, 0));를 넣은 이유는 각 노드의 process() 함수가 무거운 작업을 수행할 수 있기 때문입니다. 이 작업이 오랫동안 작업을 수행하게 되면 UI 스레드가 차단되어 사용자가 인터페이스와 상호작용할 수 없게 됩니다. 따라서 각 노드의 처리가 끝난 후에 setTimeout을 사용하여 이벤트 루프에 제어를 반환함으로써 브라우저가 UI 업데이트 및 사용자 입력 처리를 할 수 있도록 했습니다.
