CCW

CCW는 평면 위의 세 점 \( A, B, C \)가 어떤 모양을 이루고 있는지를 판단하는 알고리즘입니다. 기하 문제에서 자주 사용됩니다. 두 선분이 서로 교차하는지, 다각형 넓이 계산, 볼록 껍질(Convex Hull) 알고리즘 등에서 활용됩니다. 이 글에서는 CCW의 원리와 선분 교차 판별에 어떻게 활용되는지 살펴보겠습니다.

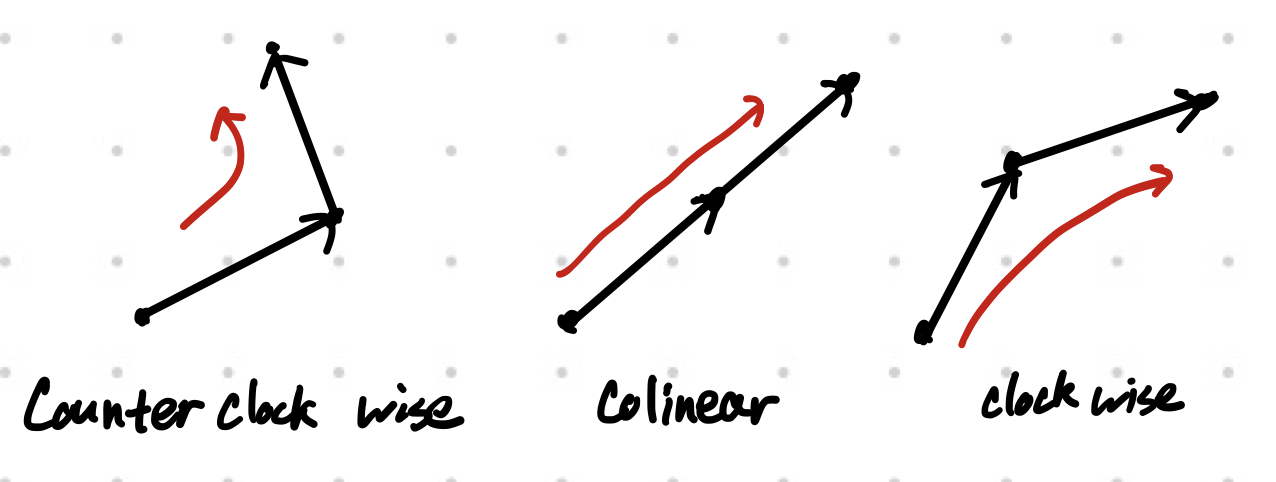

평면 위에서 세 점은 다음과 같은 모양을 만들 수 있습니다.

CCW

CCW 알고리즘은 세 점 \( A, B, C \)를 순서대로 이을 때 어떤 방향으로 이어지는지를 판단합니다. 이를 설명하기 위해서 벡터가 필요합니다. 세 점이 다음과 같이 주어졌다고 할 때,

\[ A(x_1, y_1), \,\,\,\,\,\, B(x_2, y_2), \,\,\,\,\, C(x_3, y_3) \]

두 벡터 \( \overrightarrow{AB} \)와 \( \overrightarrow{AC} \)를 구할 수 있습니다.

\[ \overrightarrow{AB} = (x_2 - x_1, y_2 - y_1), \,\,\,\,\,\, \overrightarrow{AC} = (x_3 - x_1, y_3 - y_1) \]

CCW 알고리즘은 이 두 벡터의 외적을 계산하여 세 점의 방향을 판단합니다. 우선 결과만 보면 CCW는 다음과 같이 계산됩니다.

\[ \overrightarrow{AB} \times \overrightarrow{AC} = (x_2 - x_1)(y_3 - y_1) - (y_2 - y_1)(x_3 - x_1) \]

벡터 \( AB \)와 \( BC \)를 쓰는 대신 \( AB \)와 \( AC \)를 쓰는 이유는 기준점이 같아야 각도를 정의하기 편하기 때문입니다. 그리고 두 방식 모두 결과가 동일합니다. 아래는 이의 증명입니다.

\[ \overrightarrow{AC} = \overrightarrow{AB} + \overrightarrow{BC} \]
\[ \overrightarrow{AB} \times \overrightarrow{AC} = \overrightarrow{AB} \times (\overrightarrow{AB} + \overrightarrow{BC}) \]

이를 정리하면,

\[ \overrightarrow{AB} \times \overrightarrow{AB} + \overrightarrow{AB} \times \overrightarrow{BC} = \overrightarrow{AB} \times \overrightarrow{BC} \]

자기 자신과의 외적은 외적의 정의상 항상 0이므로 이렇게 정리됩니다. 따라서 \( AB \)와 \( AC \)를 쓰든 \( AB \)와 \( BC \)를 쓰든 결과는 동일합니다. 정리하면, 세 점 \( A, B, C \)의 CCW는 다음과 같이 계산됩니다.

\[ \text{ccw}(A, B, C) = (x_2 - x_1)(y_3 - y_1) - (y_2 - y_1)(x_3 - x_1) \]

이 값이 양수이면 세 점은 반시계 방향으로 이어지고, 음수이면 시계 방향으로 이어집니다. 그리고 0이면 세 점이 일직선상에 놓여있다는 것을 의미합니다.

원리

CCW 알고리즘의 원리는 벡터의 외적과 관련이 있습니다. 외적은 기본적으로 3차원에서 정의되는 연산입니다. 두 벡터 \( u, v \)의 외적은 \( u \times v \)로 표현되며, 결과는 \( u \)와 \( v \) 모두에 수직인 벡터입니다. 여기서 \( u \)와 \( v \)가 2차원 벡터인 경우, 외적의 결과는 \( z \)축 방향의 벡터가 됩니다. 이를 수식으로 표현하면 다음과 같습니다.

\[ \overrightarrow{u} \times \overrightarrow{v} = |u||v|\sin\theta \,\, \hat{n} \]

여기서 \( \hat n \)은 \( u \)와 \( v \) 모두에 수직인 단위 벡터입니다. 지금은 2차원에서 생각하고 있으므로 \( \hat n = \mathbf{k} \)가 됩니다. 그리고 \( \theta \)는 \( u \)와 \( v \) 사이의 각도입니다. CCW 알고리즘에서 저희가 가장 관심있는 것은 이 각도입니다. 외적을 계산하면, \( \sin\theta \)를 제외하고는 항상 양수이므로 \( \sin\theta \)의 부호에 따라 CCW의 부호도 바뀌게 됩니다. 여기서 반시계 방향 회전이라면 \( \theta \)는 \( 0 \)에서 \( \pi \) 사이의 값을 가지므로 \( \sin\theta \)는 양수입니다. 반대로 시계 방향 회전이라면 \( \theta \)는 \( -\pi \)에서 \( 0 \) 사이의 값을 가지므로 \( \sin\theta \)는 음수입니다. 그리고 세 점이 일직선상에 놓여있다면 \( \theta \)는 \( 0 \) 또는 \( \pi \)가 되므로 \( \sin\theta \)는 0이 됩니다. 즉, CCW의 부호만 보면 세 점이 어떤 방향으로 이어지는지 알 수 있습니다.

using ll = long long;

ll ccw(ll x1, ll y1, ll x2, ll y2, ll x3, ll y3) {
    return (x2 - x1) * (y3 - y1)
         - (y2 - y1) * (x3 - x1);
}

이 내용을 바탕으로 BOJ 11758번: CCW 문제를 풀 수 있습니다. 단순히 CCW의 결과를 -1, 0, 1로 변환해 출력하면 됩니다.

선분 교차 판별

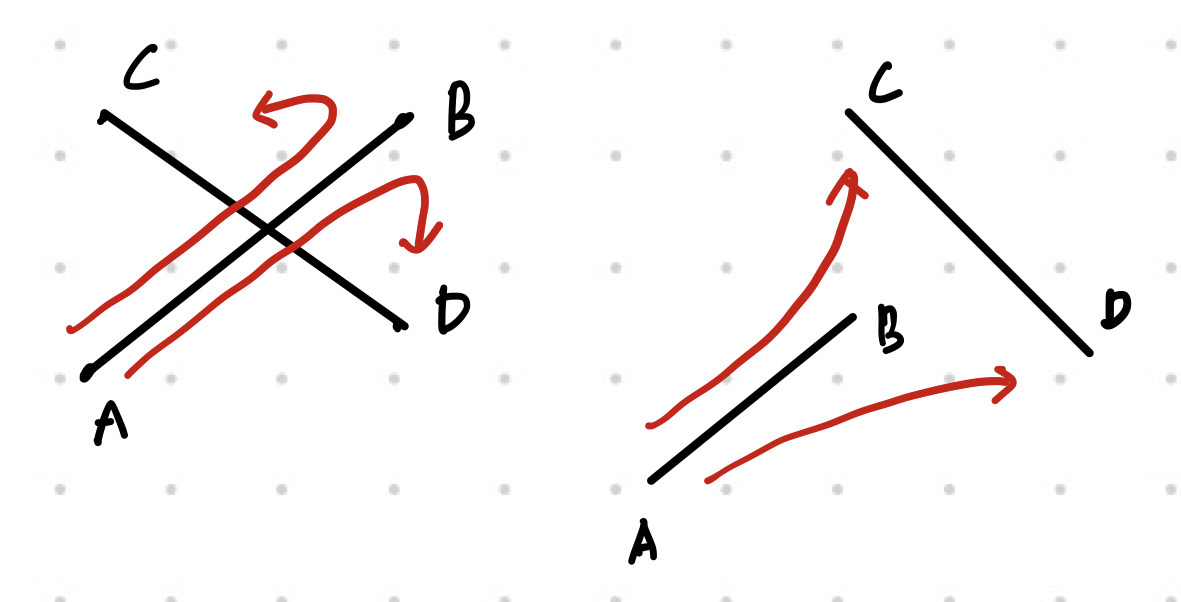

선분 교차 판별(Line Segment Intersection) 문제는 평면 위의 두 선분이 서로 교차하는지를 판단하는 문제입니다. 두 선분 \( AB \)와 \( CD \)가 교차하면 다음과 같은 모양을 가지고 있습니다.

Line Segment Intersection

선분 \( AB \)를 기준으로 \( C \)와 \( D \)가 서로 다른 방향에 있어야 합니다. 즉, \( C \)와 \( D \)의 CCW 결과가 서로 다른 부호를 가져야 합니다. 그리고 이렇게만 검사하면 오른쪽 그림과 같은 반례가 생기기 때문에 선분 \( CD \)를 기준으로 \( A \)와 \( B \)도 서로 다른 방향에 있는지 검사해야 합니다. 따라서 선분 교차 판별은 다음과 같이 구현할 수 있습니다.

bool isIntersect(pll a, pll b, pll c, pll d) {
    ll ab = ccw(a, b, c) * ccw(a, b, d);
    ll cd = ccw(c, d, a) * ccw(c, d, b);
    return ab < 0 && cd < 0;
}

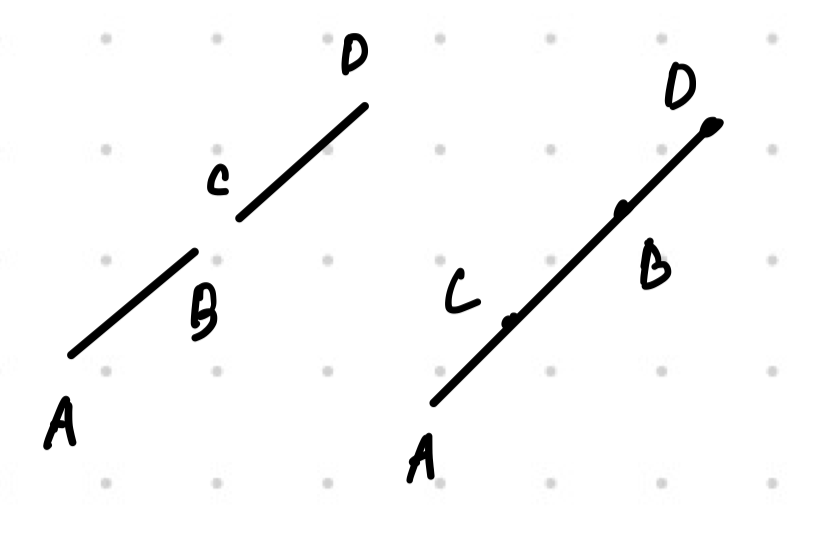

여기서 주의해야 할 점은 세 개 이상의 점이 일직선상에 놓여있는 경우입니다. 이 경우에는 CCW의 결과가 0이 되기 때문에 주의해야 합니다. BOJ 17386번: 선분 교차 1 문제에서는 세 점이 일직선상에 놓이는 경우가 없으므로 위의 코드로도 정답을 받을 수 있습니다. 하지만, BOJ 17387번: 선분 교차 2 문제에서는 세 개 이상의 점이 일직선상에 놓이는 경우가 있기 때문에 추가적인 처리가 필요합니다. 경우의 수를 나누어서 생각해 보겠습니다. 한 선분의 끝 점이 다른 선분이나 끝 점 위에 올라가는 경우, 즉, 세 점이 일직선상에 놓이는 경우에는 CCW 중 하나가 0이 됩니다. 이런 경우에는 겹치는 것으로 판단할 수 있습니다. 만약 네 점이 모두 일직선상에 놓이는 경우에는 모든 CCW가 0이 됩니다. 이런 경우에는 두 선분이 겹치는지 좌표를 통해 판단해야 합니다.

Line Segment Intersection

다만 주의해야 할 점으로 CCW를 곱할 때 long long 범위를 벗어날 수 있기 때문에 -1, 0, 1로 변환해서 곱해주는 것이 좋습니다.

#include <bits/stdc++.h>

using namespace std;
void fio() { cin.tie(nullptr); cout.tie(nullptr); ios::sync_with_stdio(false); }

using ll = long long;
using pll = pair<ll,ll>;

ll ccw(pll a, pll b, pll c) {
    ll tmp = (b.first - a.first) * (c.second - a.second)
         - (b.second - a.second) * (c.first - a.first);

    if (tmp > 0) return 1;
    if (tmp < 0) return -1;
    return 0;
}

bool isIntersect(pll a, pll b, pll c, pll d) {
    ll ab = ccw(a, b, c) * ccw(a, b, d);
    ll cd = ccw(c, d, a) * ccw(c, d, b);

    if (ab == 0 && cd == 0) {
        if (a > b) swap(a, b);
        if (c > d) swap(c, d);
        return c <= b && a <= d;
    }

    return ab <= 0 && cd <= 0;
}

int main() {
    fio();

    pll a, b, c, d;
    cin >> a.first >> a.second >> b.first >> b.second;
    cin >> c.first >> c.second >> d.first >> d.second;

    cout << isIntersect(a, b, c, d) << '\n';
}
